103
Haus Zell.
timber construction, concrete basement
Zell, Hessen 2008
Selected for Arcitecture Day 2009

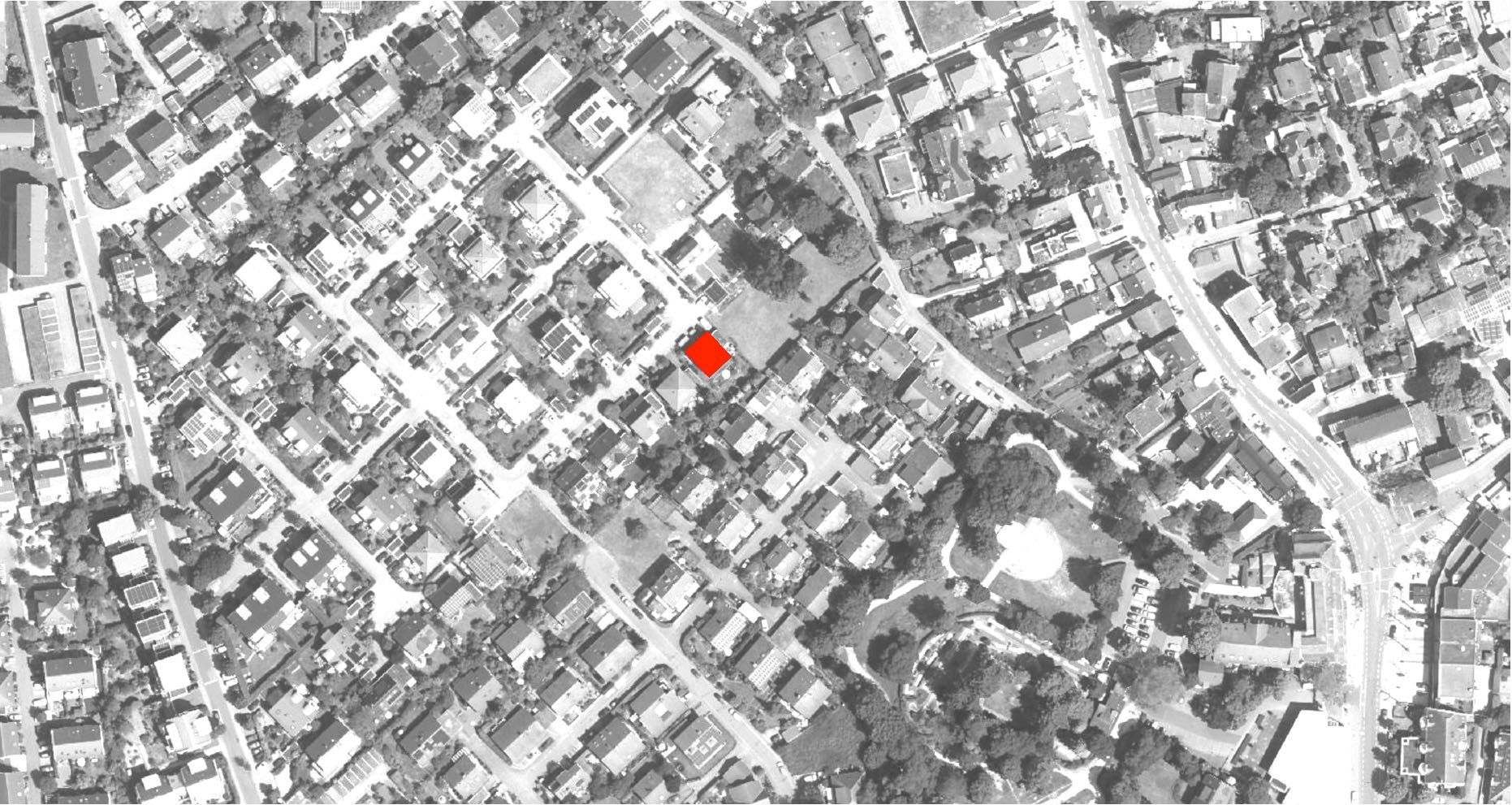

Located on the outskirts of Zell im Odenwald, this largely energy-self-sufficient residence sits below vineyards, nestled between woods and meadows, directly on the Meerbach stream.

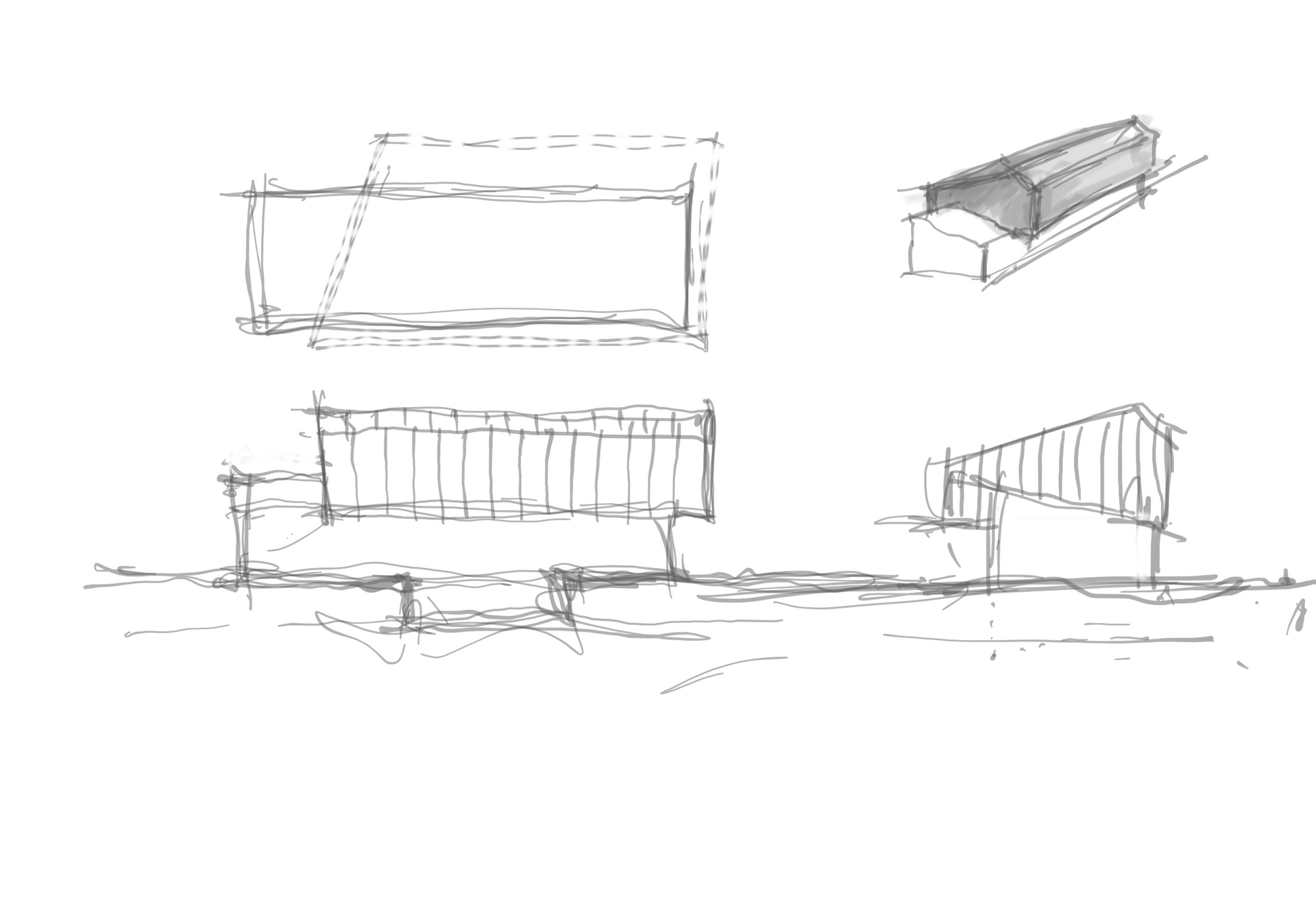

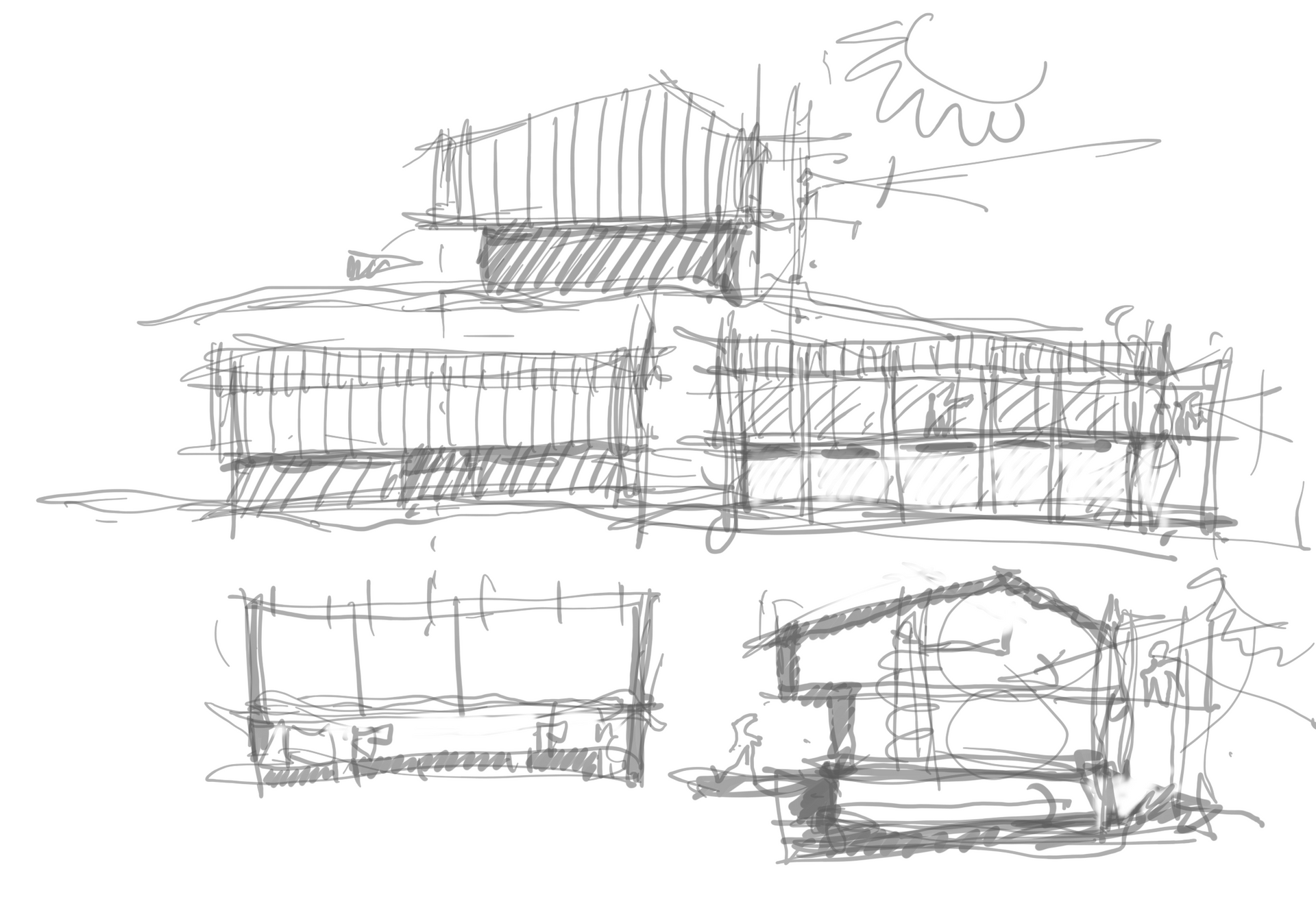

Concept
The building faces south, and the floor plan is divided into zones: the living areas are on the south side, while the service zone - housing utilities, bathrooms, and storage areas - is on the north side. The open-plan design of the top level creates sufficient headroom to accommodate additional play or sleeping areas. The highly insulated wooden structure is built on a waterproof concrete basement.
Use
The building accommodates two residential units and an unheated workshop for wine production and storage.
Construction

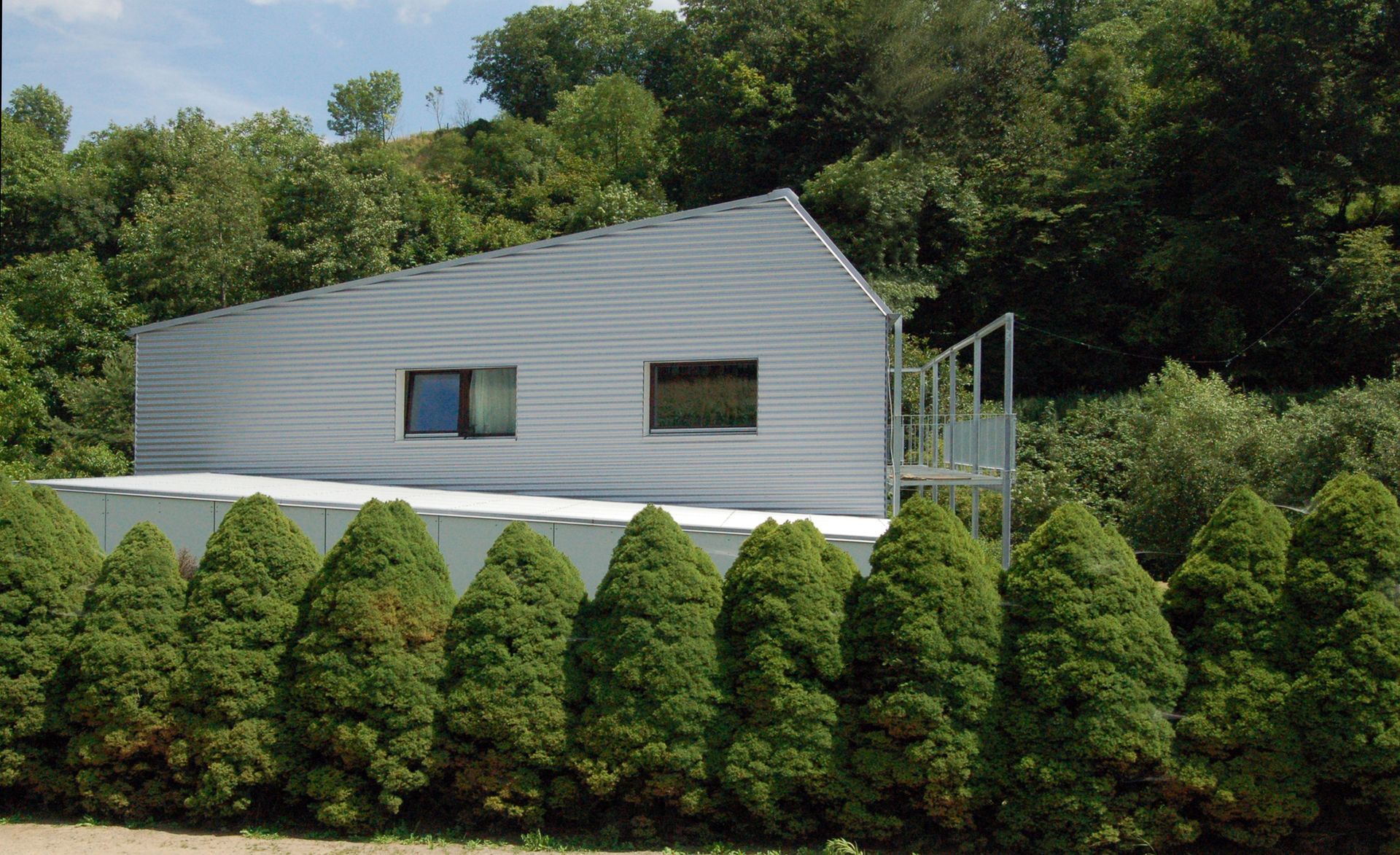

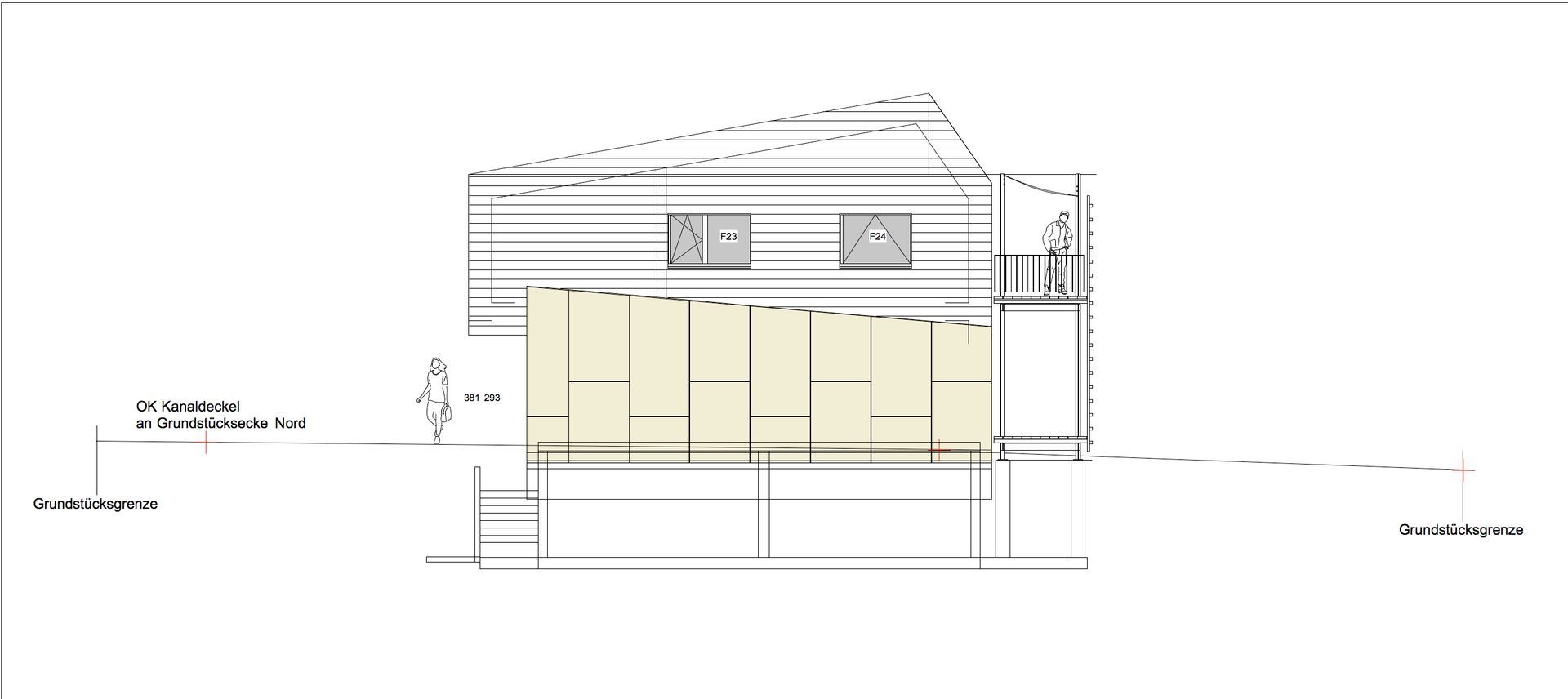

The exterior walls are constructed using a wood-frame system with two structural layers: an inner 12-cm-thick insulated load-bearing structure and an outer non-load-bearing insulated structure with 24 cm of cellulose insulation and TJI joists. The facades on the upper level consist of a rear-ventilated aluminum structure, while those on the ground floor are made of white HPL panels.
Technology
The building has a largely self-sufficient energy supply: a ventilation system with heat recovery and an air-to-ground heat exchanger, solar collectors with a stratified storage tank for domestic hot water and supplementary heating, battery storage, and a photovoltaic system with a capacity of six kilowatt-hours.
Images: Thomas Drexel and herschel.studio
Ort
Am Ortsausgang von Zell im Odenwald liegt das weitgehend energieautarke Wohnhaus unterhalb von Weinbergen zwischen Wald und Wiesen direkt am Meerbach.
Konzept
Der Baukörper ist nach Süden ausgerichtet der Grundriss wird zoniert, die Aufenthaltsräume liegen auf der Südseite, die Servicezone für Technik, Bäder und Abstellbereiche auf der Nordseite. Durch die raumhaltige Konstruktion der obersten Ebene entsteht eine Raumhöhe, die den Einbau von zusätzlichen Spiel- oder Schlafebenen ermöglicht. Die hochgedämmte Holzkonstruktion ist auf einem wasserdichten Basement aus Beton aufgesetzt.
Nutzung
Das Gebäude bietet Platz für zwei Wohneinheiten und einen ungeheizten Werkraum für die Herstellung und Lagerung von Wein.
Konstruktion
Die Aussenwände sind in Holzrahmenbauweise mit zwei konstruktiven Ebenen ausgeführt, eine innere 12 cm starke gedämmte Tragkonstruktion und eine äussere nicht tragende Dämmkonstruktion mit 24 cm Cellulose Dämmung und TJI-Trägern. Die Fassaden der oberen Ebene bestehen aus einer hinterlüfteten Aluminiumkonstruktion, im Erdgeschoss aus weissen HPL- Platten.
Technik
Das Gebäude hat eine weitgehend autarke Energieversorgung: Lüftungsanlage mit Wärmerückgewinnung und Luft- Erdkollektor, Solarkollektoren mit Schichtenspeicher zur Brauchwassererwärmung und Nachheizung, Batteriespeicher und eine Fotovoltaikanlage mit sechs Kilowattstunden Leistung.
Abbildungen: Thomas Drexel und herschel.studio
